IES-файлДля закрытых от естественного солнечного света спортивных объектов качественное искусственное освещение играет первостепенную роль, потому как должно создавать световую атмосферу, обеспечивающую зрительный комфорт для всех участников действа. В следствии этого к осветительным установкам предъявляются определенные нормативные требования, касающиеся уровней освещенности и яркости, равномерности распределения светового потока, а также к коэффициенту пульсаций и ослепления.

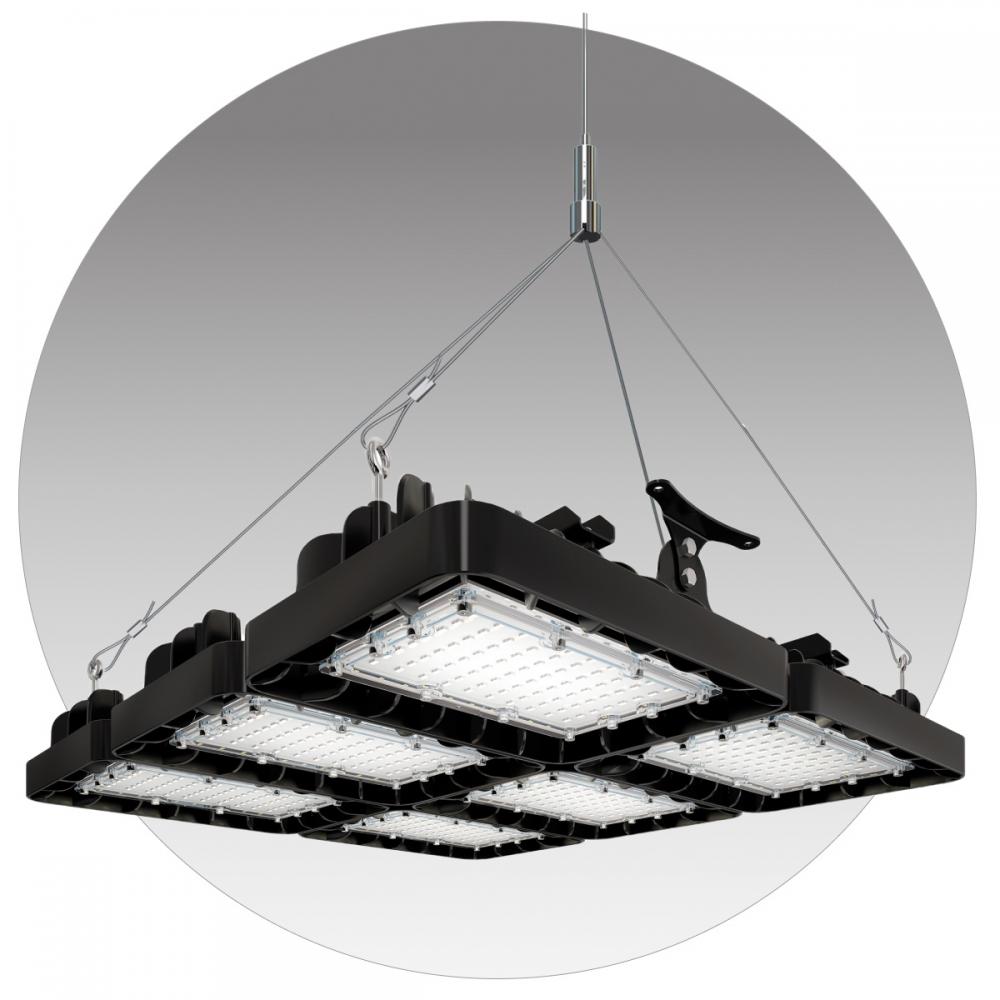

ПРОМЫШЛЕННЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-PROM APS 190 5K K40 (ДПБ-192W IP67) (артикул: УТ000012356) производства компании «Технологии Света» по лучшей цене в Ростове-на-Дону можно купить в нашем интернет-магазине. Осветительный прибор предназначен для экономичного и эффективного освещения промышленных помещений, складов, цехов, ангаров.
Конкурентные преимущества промышленного светильника TL-PROM APS 190 5K K40:
- высокая светоотдача 125 Лм/Вт;
- длительный срок эксплуатации (10 лет);
- нейтральная цветовая температура близкая к идеальному солнечному свету (5000 К).
Улучшенные характеристики обеспечивают:
- светодиоды OSRAM DURIS S5 GW (Германия);
- высококачественные источники питания производства PHILIPS.
Литой алюминиевый корпус источника света:
- выполнен в соответствии климатическими требованиями УХЛ1 (ГОСТ 15150-69);
- имеет степень защиты IP67, что позволяет применять осветительный прибор в местах установки систем автоматического пожаротушения.

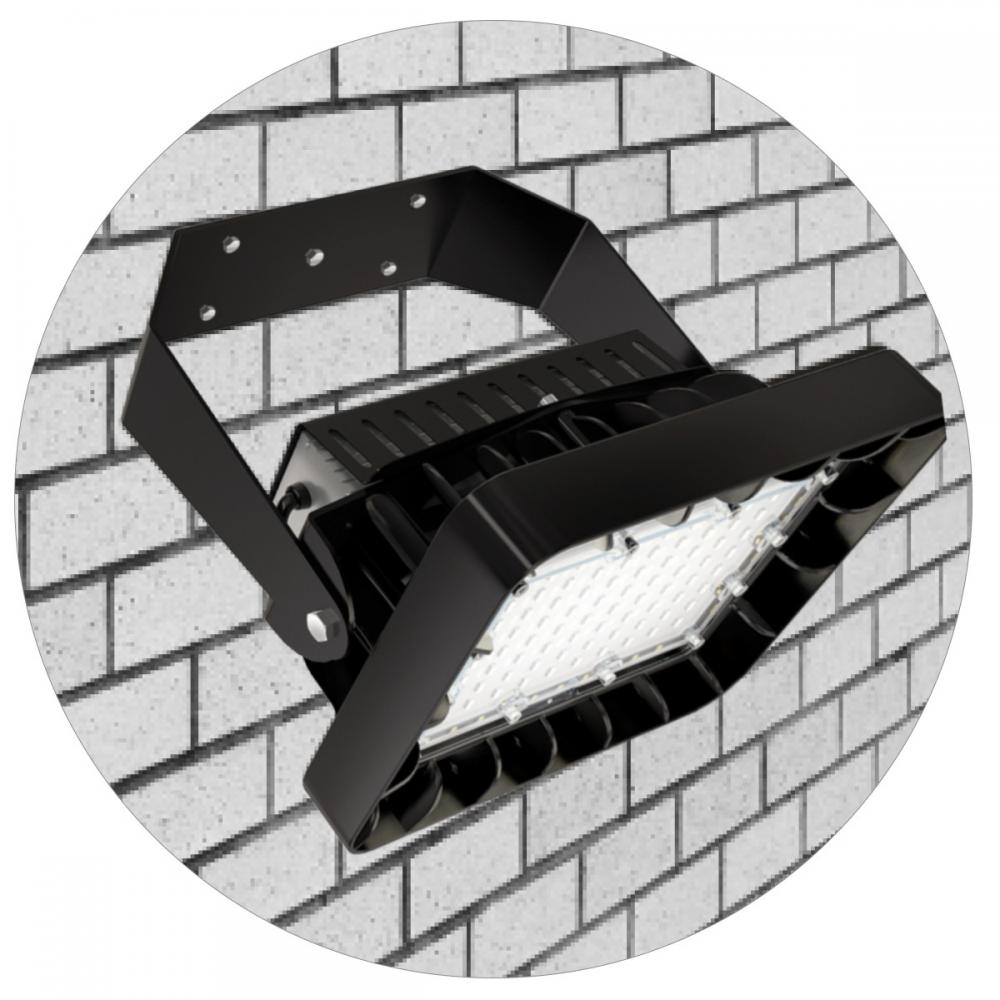

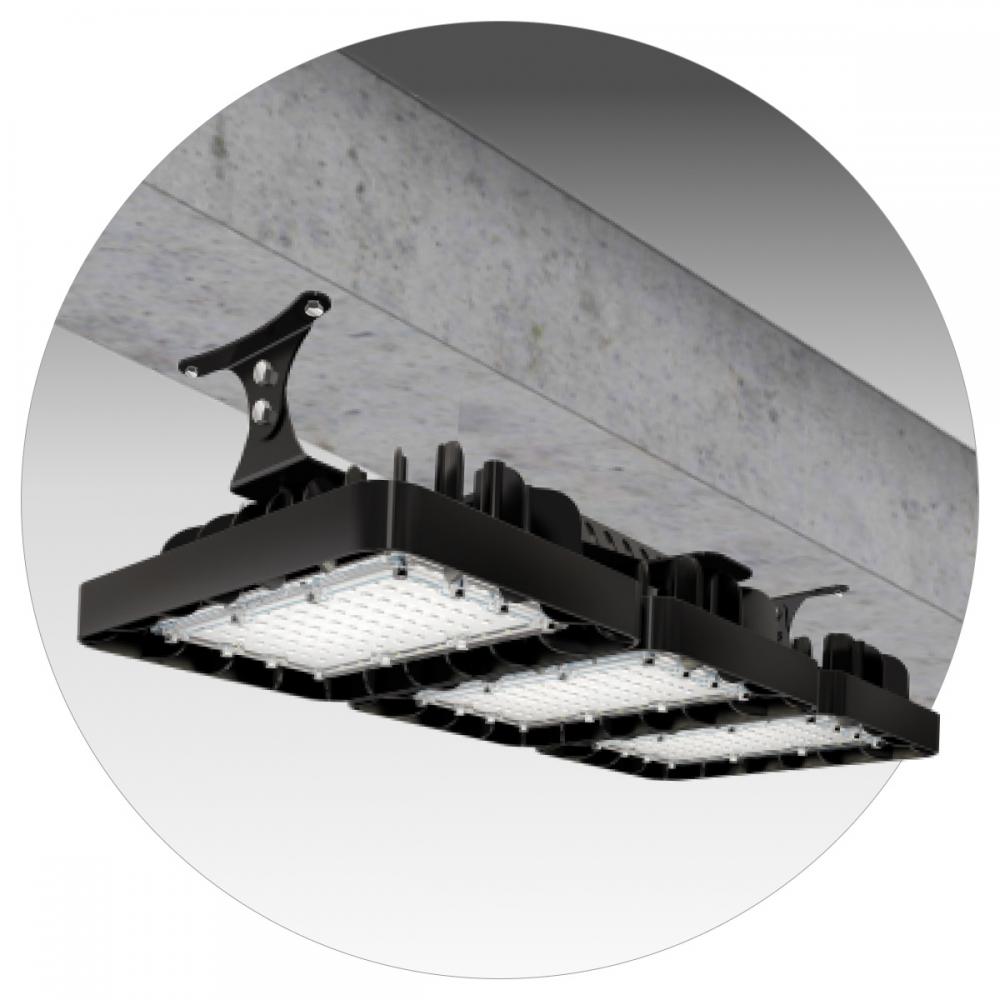

Конструктивные особенности модели позволяют производить горячую замену драйвера без демонтажа светильника. Универсальное крепление-скоба облегчает монтаж на любую ровную поверхность (стену, потолок) или подвес на тросах.
ПРОМЫШЛЕННЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-PROM APS 190 5K K40 (ДПБ-192W IP67) (артикул: УТ000012356) лучшая замена светильников РСП/ГСП/ЖСП с лампами ДРЛ-400, ДНАТ-250:
- сокращает затраты на энергоснабжение в 5 раз;
- высвобождает дополнительные мощности;
- не требует специальной утилизации.
Расшифровка информации в наименовании модели:
- TL-PROM – серия «Промышленный»
- APS – литой корпус
- IE – увеличенная светоотдача
- R31 – уменьшенная светоотдача
- 190 – мощность
- Рассеиватель:
- TL-Lens Industrial Square – линзованный
D – прозрачный
OPL – опаловый - Цветовая температура (К):
- 5К – 5000 К; 740 = 4000 K; 750 = 5000 K
- Кривая Сил Света:
- D – косинусная 120°
- D OPL – косинусная 110°
- К30 – концентрированная 30°
К40 – концентрированная 40°
К50 – концентрированная 50°
Модификации светильника:
| Светильник | W | Lm | Lm/W | КСС | Крепление | Цена, руб |
|
TL-PROM APS 190 5K D
| 192 | 24480 | 127,5 | D (120°) | Поворотная скоба (вращение на 360°) |
30860 ₽
|
|
TL-PROM APS 190 5K D OPL
| 192 | 19987 | 104 | D (120°) | Поворотная скоба (вращение на 360°) |
30860 ₽
|
|
TL-PROM APS 190 5K K30
| 192 | 24019 | 125 | К (30°) | Поворотная скоба (вращение на 360°) |
30860 ₽
|
|
TL-PROM APS 190 5K K50
| 192 | 24019 | 125 | К (50°) | Поворотная скоба (вращение на 360°) |
30860 ₽
|
|
TL-PROM APS 190 740 D R31
| 196,6 | 25828 | 131 | D (120°) | Поворотная скоба (вращение на 360°) |
27860 ₽
|
Светотехнические характеристики
- Мощность, Вт
- 192
- Световой поток светодиодного модуля, Лм
- 28138
- Суммарный световой поток с учетом потерь, Лм
- 24019
- Световая эффективность, лм/Вт
- 125
- Количество светодиодов, шт
- 160

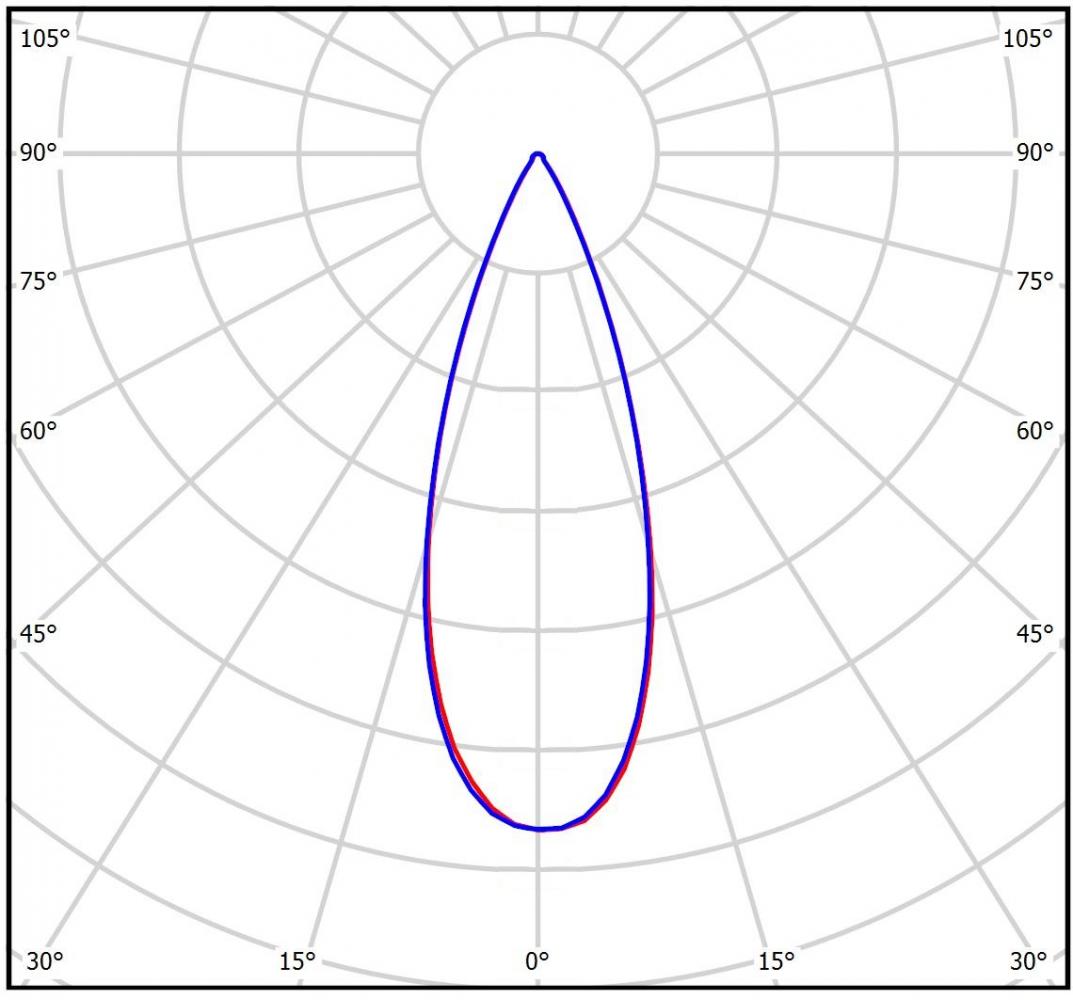

- Кривые силы света (КСС)
- К (40°)
- Цветовая температура, К
- 5000
- Индекс цветопередачи CRI
- 72
- Коэффициент пульсаций светового потока, %
- ≤4
- Модель светодиода
- Osram DURIS S5 GW PSLT33.PM (175 мА) 5000 К
- Ресурс светодиодов, часов
- 100000
- Аналог к лампам
- ДРЛ-400, ДНАТ-250
Электрические характеристики
- Время включения светильника, с
- 1,4
- Производитель источника питания
- PHILIPS
- Модель ИП
- Xitanium LP 200W 0.5-1.5A S1 230V I195
- Диммирование
- нет
- Напряжение питания, В
- 202B - 254B AC
- Частота, Гц
- 47 Гц - 63 Гц
- Грозозащита
- Да
- Термозащита
- Срабатывает при нагреве поверхности корпуса +90˚С
- Защита от 380 В
- нет
- Стойкость к микросекундным импульсам большой энергии
- 6 кВ (L-N), 10 кВ (L-PE, N-PE) Стандарт IEC61000-4-5 & ANSI C62.41
- Электромагнитная совместимость (радиопомехи)
- RU: Соответствует стандартам СТБ ЕН 55015-2006, ГОСТ Р 51317.3.2-2006, СТБ IEC 61000-3-3-2011, СТБ IEC 61547-2011 CE: Соответствует стандартам EN 55015:2013, EN 61547:2010, EN 61000-3-2:2015, EN 61000-3-3-2013
- Гальваническая изоляция
- Да
- Пробивное напряжение, кВ АС
- > 4 кВ АС
- Класс защиты от поражения электрическим током
- 1
- Сопротивление изоляции, МОм
- > 200 МОм
- Активный корректор мощности
- Да
- Защита от холостого хода
- Да, восстанавливается автоматически
- КПД
- ≤ 93%
- Потребляемый ток, А
- ≥ 0,95
- Предельный диапазон напряжения питания
- 85B - 305B AC
- Рабочий ток диодов, мА
- 58,3
- Средняя мощность
- 190
- Стандарты по общим требованиям и безопасности
- RU: Соответствует стандартам CTB IEC 61347-1:2007 (ГОСТ Р МЭК 61347-1-2011); IEC 61347-2-13:2006 (ГОСТ Р МЭК 61347-2-13-2001) CE: Соответствует стандартам EN 61347-2-13-2015; EN 61347-1:2008+A1:2011+A2:2013
- Ток утечки, mA
- < 0,7 мА
Эксплуатационные характеристики
- Аналог светильника
- ГСП, ЖСП 250, РСП 400
- Материал корпуса
- Литейные алюминиевые сплавы
- Степень защиты источника питания, IP
- 67
- Рассеиватель
- Линза TL-Lens Industrial Square 40
- Материал монтажных плат
- Алюминий
- Способ крепления светильника
- Поворотная скоба (вращение на 360°)
- Вибрационные нагрузки, не более
- 0,5-35 Гц, 5м/с2, 30 мин
- Степень защиты светильника, IP
- 67
- Степень защиты оболочки (корпус)
- IK10
- Степень защиты оболочки (стекло)
- IK10
- Температура эксплуатации, °С
- от -40° до +40°
- Вид климатического исполнения
- УХЛ1
- Индекс энергоэффективности (EEI)
- 0,109
- Площадь теплоотводящей поверхности, мм2
- 487420
- Класс опасности утилизации отходов
- 4
- Гарантия, мес
- 60
- Тепловыделение (BTU)
- 393,062
- Гарантия, лет
- 5
Масса-габаритные характеристики

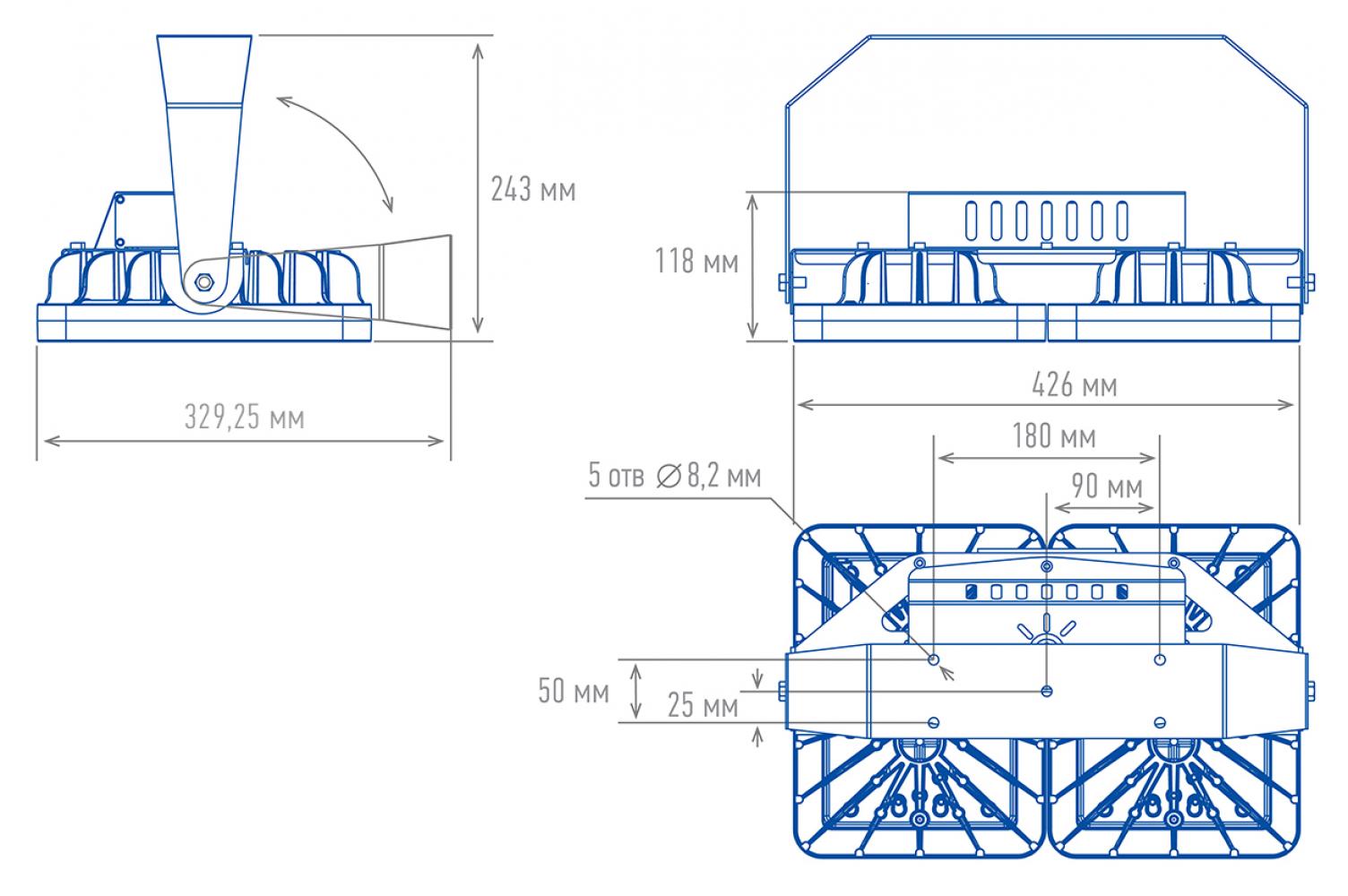

- Габариты светильника ДхШхВ, мм
- 426х330х116
- Масса нетто, кг
- 6
- Светильников в коробке, шт
- 1

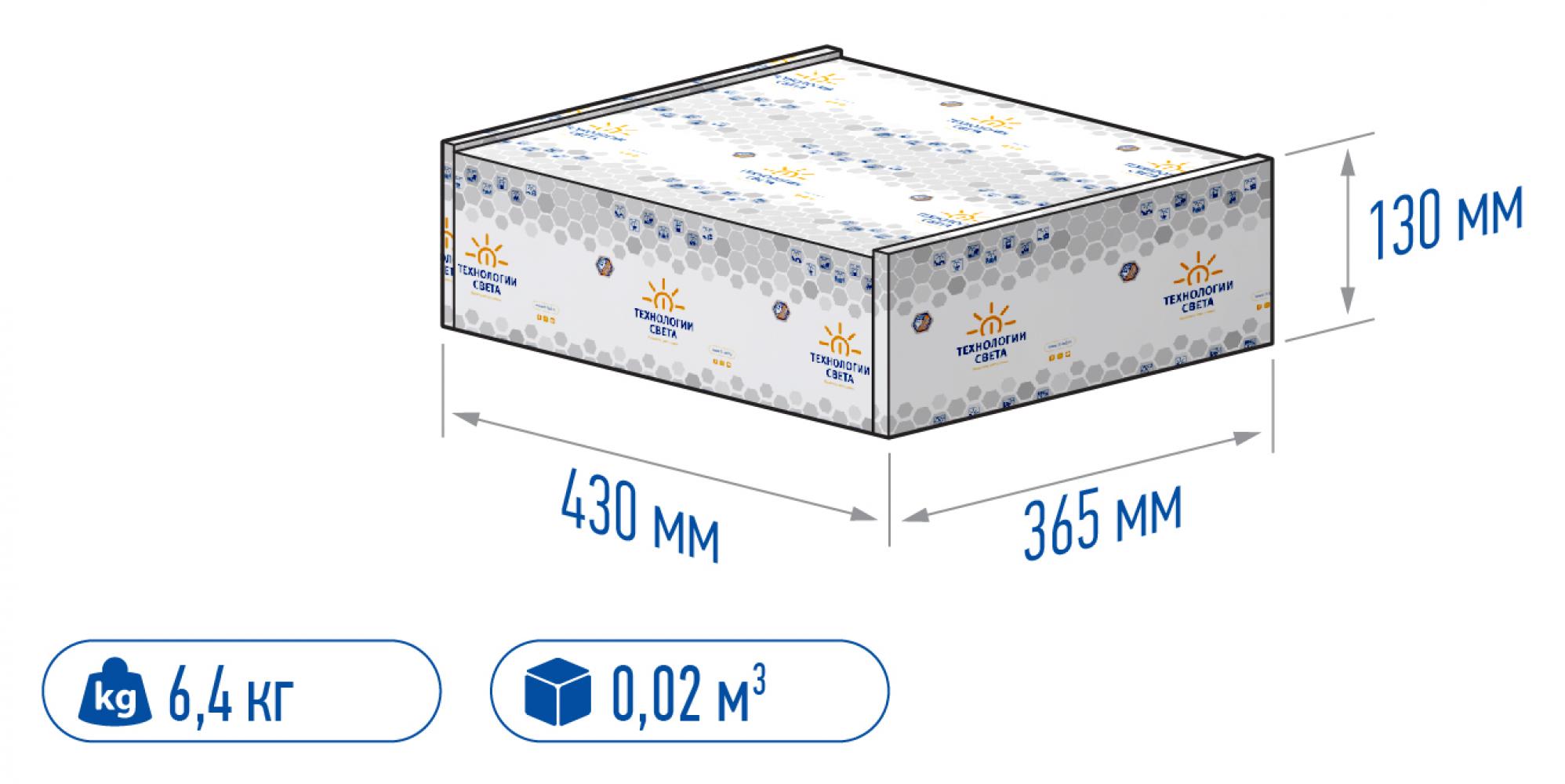

- Габариты коробки, ДхШхВ, мм
- 430х130х365
- Объем коробки, м3
- 0,02
- Масса брутто, кг
- 6,4
