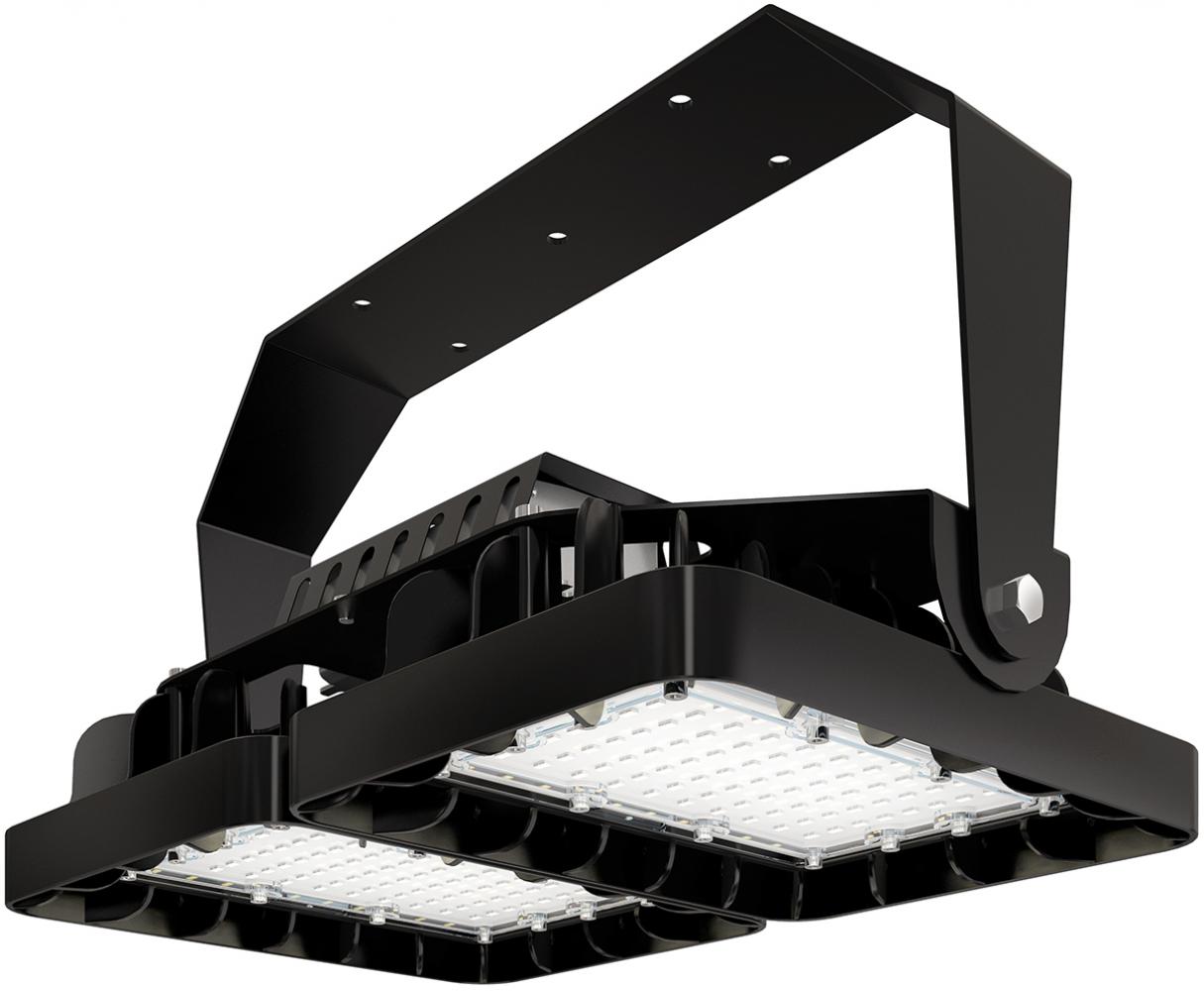

ПРОМЫШЛЕННЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-PROM APS 140 740 D R31 (ДПБ-138,1W IP67) (артикул: УТ000020634) производства компании «Технологии Света» по лучшей цене в Ростове-на-Дону можно купить в нашем интернет-магазине. Осветительный прибор предназначен для экономичного и эффективного освещения промышленных помещений, складов, цехов, ангаров.
Конкурентные преимущества промышленного светильника TL-PROM APS 140 740 D R31:
- высокая светоотдача 142.5 Лм/Вт;
- длительный срок эксплуатации (10 лет);
- нейтральная цветовая температура близкая к идеальному солнечному свету (4000 К).
Улучшенные характеристики обеспечивают:
- светодиоды OSRAM DURIS S5 GW (Германия);
- высококачественные источники питания производства MEAN WELL.
Литой алюминиевый корпус источника света:
- выполнен в соответствии климатическими требованиями УХЛ1 (ГОСТ 15150-69);
- имеет степень защиты IP67, что позволяет применять осветительный прибор в местах установки систем автоматического пожаротушения.
Конструктивные особенности модели позволяют производить горячую замену драйвера без демонтажа светильника. Универсальное крепление-скоба облегчает монтаж на любую ровную поверхность (стену, потолок) или подвес на тросах.
ПРОМЫШЛЕННЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-PROM APS 140 740 D R31 (ДПБ-138,1W IP67) (артикул: УТ000020634) лучшая замена светильников РСП/ГСП/ЖСП с лампами ДРЛ-400, ДНАТ-250:
- сокращает затраты на энергоснабжение в 5 раз;
- высвобождает дополнительные мощности;
- не требует специальной утилизации.
Расшифровка информации в наименовании модели:
- TL-PROM – серия «Промышленный»
- APS – литой корпус
- IE – увеличенная светоотдача
- R31 – уменьшенная светоотдача
- 140 – мощность
- Рассеиватель:
- TL-Lens Industrial Square – линзованный
D – прозрачный
OPL – опаловый - Цветовая температура (К):
- 5К – 5000 К; 740 = 4000 K; 750 = 5000 K
- Кривая Сил Света:
- D – косинусная 120°
- D OPL – косинусная 110°
- К30 – концентрированная 30°
К40 – концентрированная 40°
К50 – концентрированная 50°
Модификации светильника:
| Светильник | W | Lm | Lm/W | КСС | Крепление | Цена, руб |
|
TL-PROM APS 140 5K D
| 138,4 | 19390 | 140 | D (120°) | Поворотная скоба (вращение на 360°) |
27060 ₽
|
|
TL-PROM APS 140 5K D OPL
| 138,4 | 15501 | 112 | D (120°) | Поворотная скоба (вращение на 360°) |
27060 ₽
|
|
TL-PROM APS 140 5K K30
| 138,4 | 19667 | 142 | К (30°) | Поворотная скоба (вращение на 360°) |
27060 ₽
|
|
TL-PROM APS 140 5K K40
| 138,4 | 19667 | 142 | К (40°) | Поворотная скоба (вращение на 360°) |
27060 ₽
|
|
TL-PROM APS 140 5K K50
| 138,4 | 19667 | 142 | К (50°) | Поворотная скоба (вращение на 360°) |
27060 ₽
|
Светотехнические характеристики
- Мощность, Вт
- 138,1
- Световой поток светодиодного модуля, Лм
- 23360
- Суммарный световой поток с учетом потерь, Лм
- 19678
- Световая эффективность, лм/Вт
- 142.5
- Количество светодиодов, шт
- 320

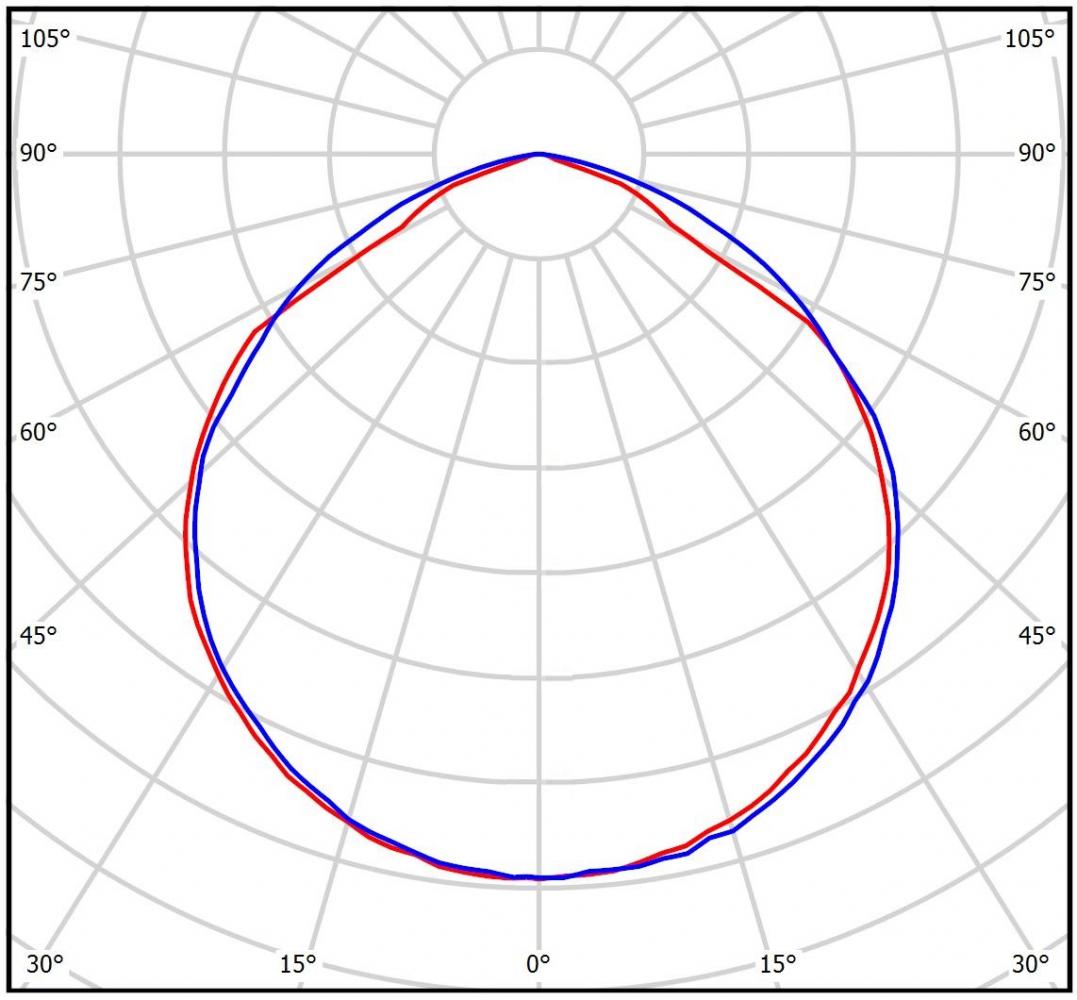

- Кривые силы света (КСС)
- D (120°)
- Цветовая температура, К
- 4000
- Индекс цветопередачи CRI
- 70
- Коэффициент пульсаций светового потока, %
- 4
- Модель светодиода
- Osram DURIS S5 GW PSLR31.PM 4000K
- Ресурс светодиодов, часов
- 100000
- Аналог к лампам
- ДРЛ-400, ДНАТ-250
Электрические характеристики
- Время включения светильника, с
- 0,5
- Производитель источника питания
- MEAN WELL
- Модель ИП
- MEAN WELL XLG-100-L-A
- Диммирование
- нет
- Напряжение питания, В
- 100-305 VAC / 142-431 VDC
- Частота, Гц
- 47 Гц - 63 Гц
- Грозозащита
- нет
- Термозащита
- Да
- Защита от 380 В
- нет
- Стойкость к микросекундным импульсам большой энергии
- 6KV/4KV
- Электромагнитная совместимость (радиопомехи)
- EN55015(CISPR15) ,GB/T17743, EN55015(CISPR15) ,GB/T17743, EN61000-3-2 , GB/T17625.1, EN61000-3-3
- Гальваническая изоляция
- Да
- Пробивное напряжение, кВ АС
- I/P-O/P:3.75 KVAC
- Класс защиты от поражения электрическим током
- 1
- Сопротивление изоляции, МОм
- I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
- Активный корректор мощности
- Да
- Защита от холостого хода
- Да
- КПД
- 93%
- Потребляемый ток, А
- ≥ 0,95
- Предельный диапазон напряжения питания
- 100-305 VAC / 142-431 VDC
- Пусковой ток, A
- 50 А
- Средняя мощность
- 140
- Стандарты по общим требованиям и безопасности
- UL8750(type”HL”), UL879, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13 independent, EN62384; GB19510.1,GB19510.14;<br />EAC TP TC 004;J61347-1(H29), J61347-2-13(H29),KC61347-1,KC61347-2-13,IS15885(Part2/Sec13)(for XLG-100I type only); IP67 approved
- Ток утечки, mA
- < 0,75 мА
Эксплуатационные характеристики
- Аналог светильника
- ГСП, ЖСП 250, РСП 400
- Материал корпуса
- Литейные алюминиевые сплавы
- Степень защиты источника питания, IP
- 67
- Рассеиватель
- Противоударный поликарбонат
- Материал монтажных плат
- Алюминий
- Способ крепления светильника
- Поворотная скоба (вращение на 360°)
- Вибрационные нагрузки, не более
- 0,5-35 Гц, 5м/с2, 30 мин
- Степень защиты светильника, IP
- 67
- Степень защиты оболочки (корпус)
- IK10
- Степень защиты оболочки (стекло)
- IK10
- Температура эксплуатации, °С
- от -40° до +45°
- Вид климатического исполнения
- УХЛ1
- Индекс энергоэффективности (EEI)
- 0,096
- Площадь теплоотводящей поверхности, мм2
- 487420
- Класс опасности утилизации отходов
- 4
- Гарантия, мес
- 60
- Тепловыделение (BTU)
- 282,718
- Гарантия, лет
- 5
Масса-габаритные характеристики

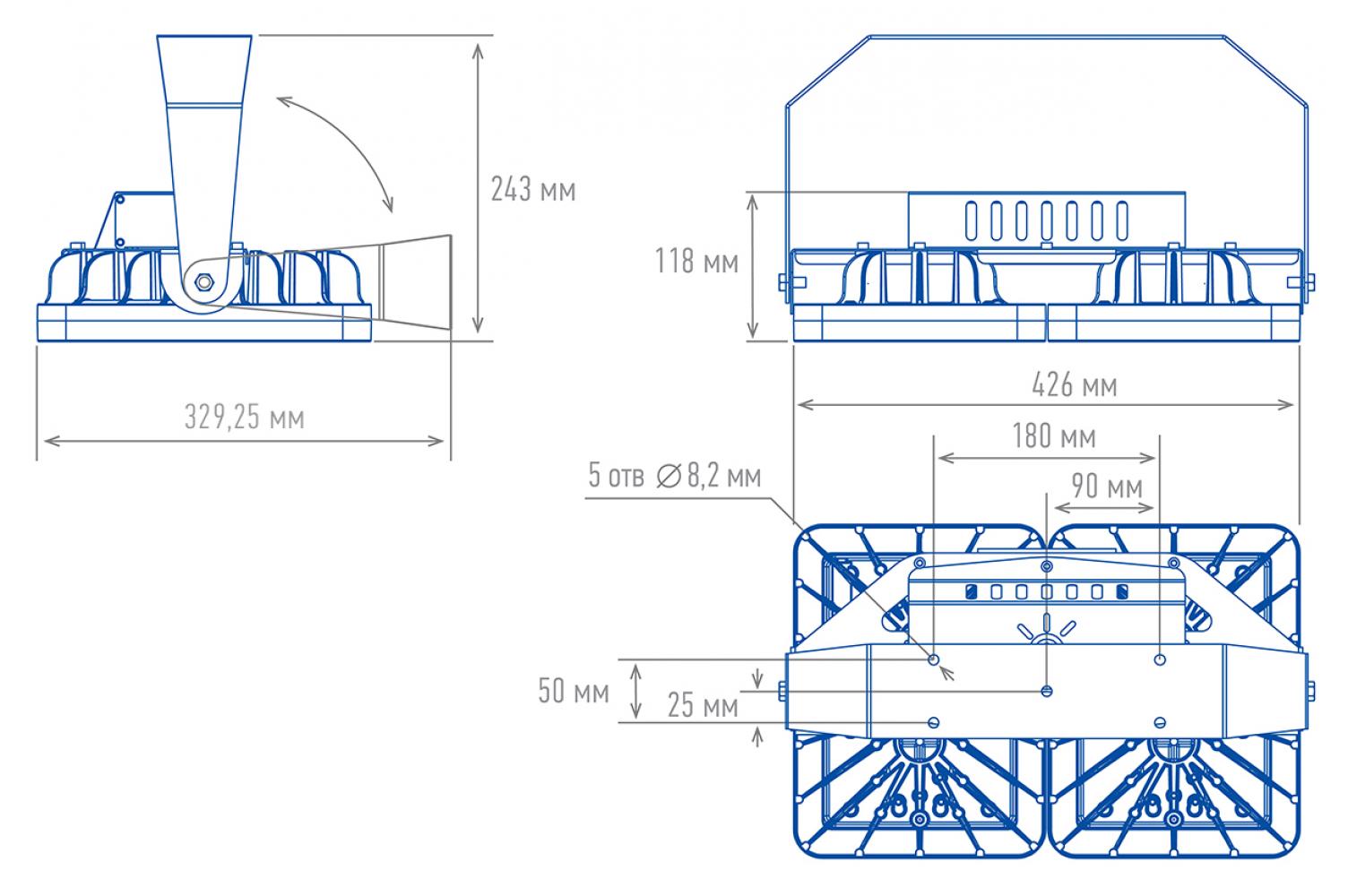

- Габариты светильника ДхШхВ, мм
- 426х330х118
- Масса нетто, кг
- 6
- Светильников в коробке, шт
- 1

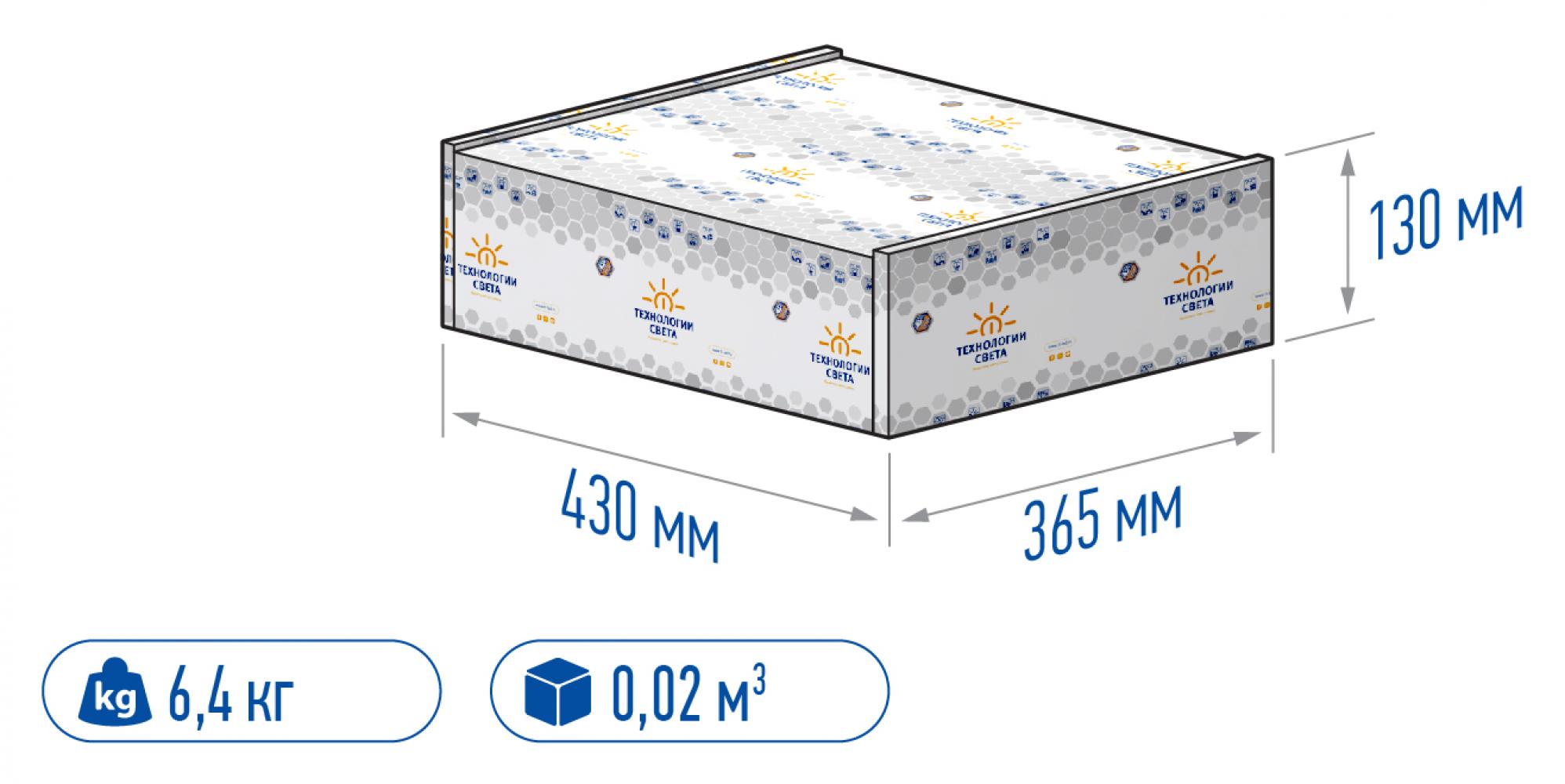

- Габариты коробки, ДхШхВ, мм
- 430х130х365
- Объем коробки, м3
- 0,02
- Масса брутто, кг
- 6,4
